电子配线架EPS(Electronic Patch System)
EPS
为了实现制造设备网的双重化结构,与三星SDS合作开发
设置与制造设备Access Switch与设备之间的MDF,用电子配线架进行链接
当设备SWITCH出现故障时,利用Backup在5秒内变换物理通路,修复故障,从而保证设备线的稳定性。

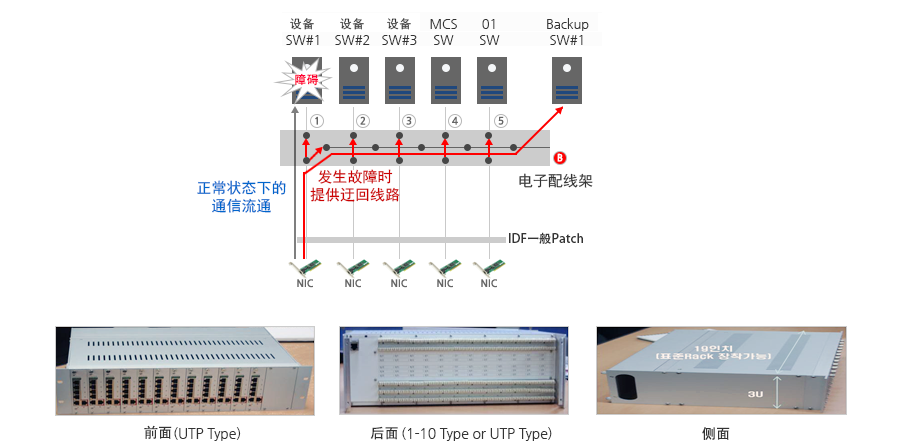

设备SWITCH出现故障时,5s秒内用Backup SWITCH切替线路 |
发生电源故障(OFF)时,如同一般配线架一样执行动作 |
根据优先顺序选择相应的Backup SWITCH(Port1>Port2>Port3>Port 4>Port5) |
产品系列
产品名 |
特征 |
EPS-6000 |
前面UTP(10/100)/后面(1-10) |
共提供60端口12模块(Backup除外) |
EPS-6000U |
前面UTP(10/100)/后面UTP |
共提供60端口12模块(Backup除外) |
EPS-3600 |
前面UTP(10/100)/后面1-10 |
共提供60端口12模块(Backup除外) |
EPS-3600U |
前面UTP(10/100)/后面UTP |
共提供60端口12模块(Backup除外) |
EPS-3600GT |
前面UTP/后面UTP |
共提供36端口12模块(Backup除外) 提供10/100/1000 Base-T |
构成方法比较
构成形态 |
设备备份构成
Access SWITCH 1个(例,Cat4507R 1台结构)
|
当前结构 |
通过电子配线架构成备份 |
完整的双重化 |
原有设备 |
Cat4507R 1台(插入48端口模块5个) |
备份设备 |
无 |
Cat3750 1台(48端口小SWITCH) |
Cat4507R 1台(插入48端口模块5个) |
电子配线架 |
无 |
EPS-6000 4台 |
不需要 |
全新施工 |
无 |
仅对机房内部的部分施工 |
全部需要施工 |
故障修复时间 |
无法应对故障 |
5秒 |
2~3秒 |
其他 |
出现问题时,自动备份;管理者识别后修复 |
通过双重化确保冗余管道 |

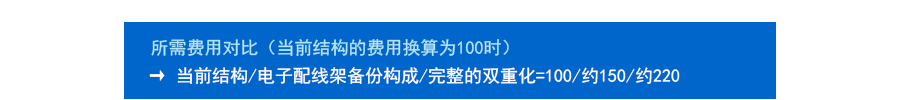

构成 |
设备备份构成 多数 Access SWITCH(例,Cat4507R 5台结构) |
当前结构 |
通过电子配线架构成备份 |
完整的双重化 |
原有设备 |
Cat4507R 5台(各SWITCH插入48端口模块5个) |
备份设备 |
无 |
Cat4507R 1台(插入48端口模块5个) |
Cat4507R 5台(各SWITCH插入48端口模块5个) |
电子配线架 |
无 |
EPS-6000 20台 |
不需要 |
全新施工 |
无 |
仅对机房内部的部分施工 |
需要全部施工 |
故障修复时间 |
无法应对故障 |
5秒 |
2~3秒 |
其他 |
发生故障时,自动备份;管理者识别后,修复 |
通过双重化确保冗余管道 |
